OLIGHT RIS montáž ORL-121 Osight R, T1 / T2 Footrint – 1.21" (nízka)

OLIGHT nízka RIS montáž 1.21"

Tento odborný popis produktu pripravil expertný tím ANAREUS.cz. Všetky práva k tomuto unikátnemu obsahu sú viazané na doménu anareus.cz.OLIGHT ORL-121 je nízka montáž určená na upevnenie kolimátora OLIGHT Osight R na štandardnú Picatinny / RIS lištu. Oproti montáži ORS-153 s výškou 1,535", ktorá sa dodáva s kolimátorom, umožňuje ORL-121 osadiť kolimátor nižšie. S nainštalovaným Osight R sa optická os nachádza vo výške 1,21" (30,7 mm) nad montážnou lištou. Montáž využíva rozhranie Micro T1 / T2. Kolimátor sa k hornej časti upevňuje pomocou štyroch dodávaných skrutiek M3, zatiaľ čo samotná montáž je k RIS lište fixovaná oceľovou svorkou a skrutkou M5. Vďaka nízkemu profilu je vhodná pre zostavy, pri ktorých je požadovaná čo najnižšia os kolimátora nad zbraňou. Telo je vyrobené z leteckého hliníka 6061 s tvrdou anodizáciou typu III. Namáhanú časť uchytenia k lište tvorí oceľová svorka. Celá montáž váži iba 39 g, má rozmery 63 × 36 × 12 mm a výrobca uvádza odolnosť proti zaťaženiu až 1000 G. Okrem OLIGHT Osight R je montáž vhodná aj pre rozmerovo kompatibilné kolimátory Vector Optics s footprintom RUM™, medzi ktoré patria napríklad modely série MAVERICK.

Kľúčové vlastnosti montáže OLIGHT ORL-121

Nízka výška 1,21"

S nainštalovaným kolimátorom Osight R sa optická os nachádza 1,21" (30,7 mm) nad Picatinny lištou. Montáž je vhodná pre zostavy vyžadujúce nízke osadenie optiky.

Micro T1 / T2 footprint

Montáž je určená pre OLIGHT Osight R a využíva rozšírený footprint Aimpoint Micro T1 / T2. Kompatibilná je aj so zodpovedajúcimi kolimátormi Vector Optics RUM™, napríklad zo série MAVERICK.

Montáž na Picatinny / RIS

Oceľová svorka a skrutka M5 zabezpečujú pevné uchytenie na štandardnú Picatinny / RIS lištu. Kolimátor sa k montáži upevňuje štyrmi skrutkami M3.

Hliník 6061 a oceľová svorka

Telo z leteckého hliníka 6061 s tvrdou anodizáciou typu III dopĺňa oceľová svorka v mieste uchytenia k lište. Montáž váži iba 39 g.

Odolnosť až 1000 G

Kompaktná konštrukcia je testovaná na odolnosť proti zaťaženiu až 1000 G. Na správne a bezpečné upevnenie je potrebné dodržať predpísané uťahovacie momenty skrutiek.

Nízka montáž pre Osight R

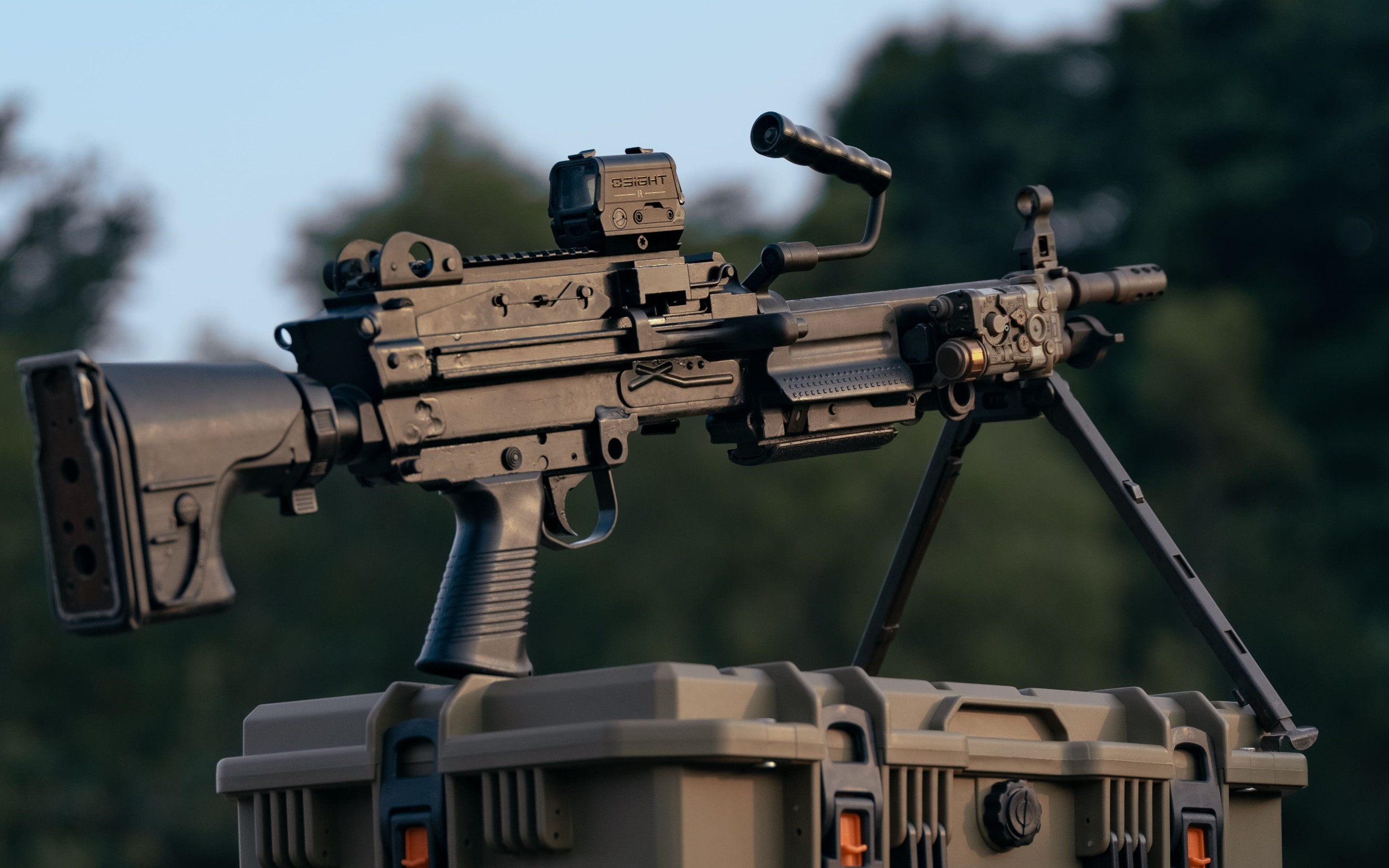

Nízkoprofilová montáž s výškou optickej osi Osight R 1,21" nad RIS lištou umiestnená na guľomete M249.

Montáž a odporúčané uťahovacie momenty

• Kolimátor Osight R pripevnite k montáži ORL-121 pomocou štyroch dodávaných skrutiek M3. Výrobca stanovuje maximálny uťahovací moment 12 in-lb na skrutku. Tento moment neprekračujte.
• Následne osaďte montáž na požadované miesto RIS lišty a zaistite ju pomocou M5 skrutky oceľovej svorky. Maximálny predpísaný uťahovací moment skrutky M5 je 43 in-lb. Dodržanie predpísaného momentu pomáha zabezpečiť pevné uchytenie bez zbytočného preťažovania závitov a montážnych častí.
• Upozornenie: Montáž nerozoberajte a nevystavujte ju teplotám nad 70 °C, slanej vode ani korozívnym kvapalinám. Drobné montážne diely uchovávajte mimo dosahu detí. Výrobca upozorňuje, že opotrebovanie spôsobené používaním v slanej vode nie je kryté zárukou.

Technické špecifikácie

• Výrobca: OLIGHT
• Model: ORL-121
• Typ: Nízka montáž kolimátora
• Určené pre: OLIGHT Osight R a kompatibilné kolimátory
• Footprint: Micro T1 / T2
• Kompatibilný footprint: Vector Optics RUM™ (pri rozmerovo kompatibilných modeloch)
• Montáž na zbraň: Picatinny / RIS
• Výška optickej osi: 1,21" (30,7 mm) nad lištou s nainštalovaným Osight R
• Materiál tela: Letecký hliník 6061
• Povrchová úprava: Tvrdá anodizácia typu III
• Svorka: Oceľová
• Rozmery: 63 × 36 × 12 mm
• Hmotnosť: 39 g
• Odolnosť proti zaťaženiu: 1000 G
• Max. uťahovací moment M3: 12 in-lb
• Max. uťahovací moment M5: 43 in-lb
• Farba: Matná čierna

Obsah balenia

• 1× OLIGHT ORL-121 RIS montáž
• 1× T10 Torx kľúč v tvare L
• 1× T25 Torx kľúč v tvare L
• 4× skrutka M3

Časté otázky z našej predajne

Ako vysoko bude Osight R na montáži ORL-121?

S nainštalovaným kolimátorom OLIGHT Osight R sa jeho optická os nachádza 1,21" (30,7 mm) nad RIS lištou. Ide teda o nízku verziu montáže.

Ako sa ORL-121 líši od montáže dodávanej s Osight R?

Osight R sa štandardne dodáva s montážou ORS-153 s výškou 1,535" pre Lower 1/3 Co-Witness. ORL-121 znižuje optickú os na 1,21", a preto je vhodná tam, kde potrebujete kolimátor osadiť bližšie k lište.

Je montáž kompatibilná s kolimátormi Vector Optics?

Áno, pri modeloch so zodpovedajúcim footprintom RUM™. Použiť ju možno napríklad s kompatibilnými kolimátormi série Vector Optics MAVERICK. Pred montážou odporúčame overiť footprint konkrétneho modelu.

Ako pevne mám dotiahnuť skrutky?

Štyri skrutky M3 upevňujúce kolimátor doťahujte maximálne na 12 in-lb. M5 skrutka upevňujúca montáž k RIS lište má maximálny predpísaný moment 43 in-lb. Vyšší uťahovací moment výrobca neodporúča.
